PV光伏電纜

太陽能發電系統用　光伏電纜
適用于TÜV2Pfg 1169

1、特點

定額電壓	AC600/1000V (DC1800V)
適用溫度	-40℃～90℃
阻燃性	垂直阻燃
環境性	符合RoHS﹒無鹵﹒耐侯性

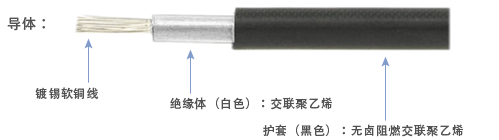

2、構造

3、構造?寸法（標準型）

尺寸 AWG mm2	導體構成		絕緣體	護套	成品外徑 (約) mm
	構成 根/mm	外徑 mm	標準厚度 mm	標準厚度 mm
2.5	50/0.254?	2.1	0.95	0.85	5.7
4	56/0.3?	2.6	0.95	0.85	6.2
6	84/0.3?	3.2	1	0.85	6.9
10	80/0.4?	4.1	1.1	0.85	8

TÜV 標準光伏電纜（細徑型）

太陽能發電系統用　光伏電纜
適用于TÜV 2Pfg 1169

1、特點

定額電壓	AC600/1000V (DC1800V)
適用溫度	-40℃～90℃
阻燃性	符合垂直阻燃
環境性	符合RoHS﹒無鹵﹒耐日照

2、構造

3、構造?寸法 (細徑型)

尺寸 AWG mm2	導體構成		絕緣體	護套	成品外徑 (約) mm
	構成 根/mm	外徑 mm	標準厚度 mm	標準厚度 mm
2.5	47/0.26?	2.1	0.7	0.7	5
4	56/0.3?	2.6			5.5
6	84/0.3?	3.2			6

UL標準光伏電纜

太陽能發電系統用　光伏電纜
適用于UL 4703ver.4

1、特點

定額電壓	1000V、2000V
適用溫度	-40℃～90℃
阻燃性	符合垂直阻燃(VW-1)
環境性	符合RoHS﹒無鹵﹒耐日照

2、構造

3、構造?寸法 (標準型)

尺寸 AWG mm2	導體構成		絕緣體	護套	成品外徑 (約) mm
	構成 根/mm	外徑 mm	標準厚度 mm	標準厚度 mm
14	41/0.254?	1.88	1.65	0.84	7
12	65/0.254?	2.37			7.5
10	104/0.254?	2.99			8
