UL1569
品名 |
UL 1569 |
|---|---|

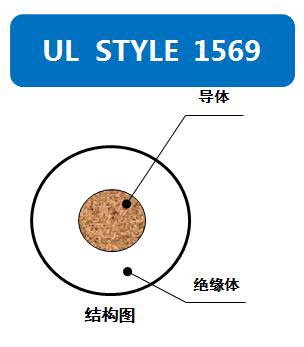

構造 |
導體：絞合鍍錫或軟銅導體 絕緣：耐熱PVC |
通用規格 |
執行標準：UL 758，UL1581及CSA C22.2 No.210.2 燃燒試驗：UL VW-1 等級：105℃，300V |
產品描述 |
|
產品種類表
| 導體 | 絕緣 | 最大直流電阻 | 標準顏色 | |||
|---|---|---|---|---|---|---|
| 規格 mm2 |
線數/線徑 No./mm |
外徑 mm |
厚度 mm |
外徑 mm |
20℃ Ω/km | |
| 30 | 7/0.10 | 0.30 | 0.41 | 1.12 | 377 | 茶（BR) 赤（R） 橙（O） 黃（Y） 綠（G） 青（L） 紫（V） 灰（GR） 白（W） 黑（B） 桃（P） 若草（LG） 空（LE） |
| 28 | 7/0.127 | 0.38 | 0.41 | 1.20 | 238 | |
| 26 | 7/0.16 | 0.48 | 0.41 | 1.30 | 149 | |
| 24 | 11/0.16 | 0.61 | 0.42 | 1.45 | 93.3 | |
| 22 | 17/0.18 | 0.76 | 0.42 | 1.63 | 55.0 | |
| 20 | 21/0.18 | 0.95 | 0.43 | 1.83 | 34.6 | |
| 18 | 34/0.18 | 1.21 | 0.44 | 2.06 | 21.8 | |
| 16 | 26/0.26 | 1.53 | 0.44 | 2.38 | 13.7 | |
| 14 | 40/0.26 | 1.90 | 0.44 | 2.78 | 8.62 | |
